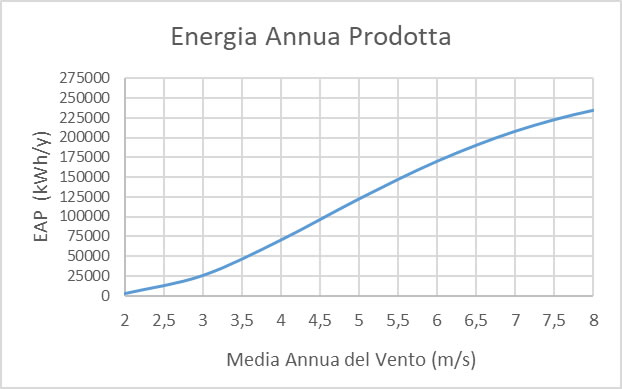

125.000 KWh per Anno @ 5 ms

Compact 125 is a wind power turbine designed and entirelly produced in Italy, with technology made in EU

Quota(s.l.m.) Livello del mare | Temperatura dell’acqua 15° Celsius | Densità dell’aria 1.225 kg/m³ | Funzionamento -10°C to 40°C

CARATTERISTICHE GENERALI

  • Classe di riferimento: IEC WTGs: III A
  • Certificazione: CE, CEI 0-21
  • Project name: IEC 61400-1
  • Life : 20 years

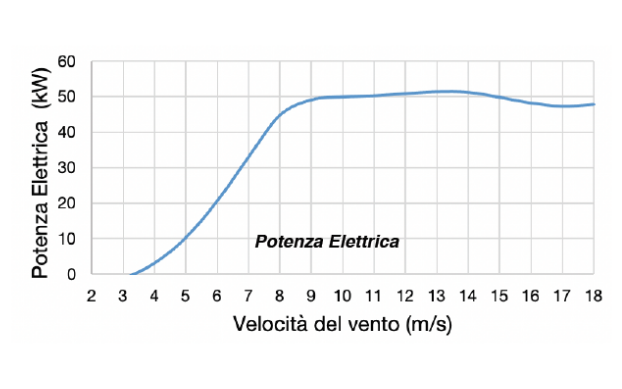

PERFORMANCE

● Potenza nominale: 50 – 55 – 60 kW
● Velocità nominale del vento: 9.5 m/s
● Velocità del vento di avviamento: 3m/s
● Velocità del vento di spegnimento: 18m/s

ROTORE

  • Velocità di rotazione nominale:

Vevlocità fissa 40 rpm

  • Configurazione rotore: Upwind
  • Direzione rotazione: Senso orario
  • Pitch pale: Fisso
  • Controllo imbardata: Attivo
  • Controllo potenza: Stallo passivo
  • Numero di pale: 3
  • Diametro rotore: 23,45 m
  • Area rotore: 431,7 m^2



MASSE

  • Massa Rotore: 1750 Kg
  • Massa Navicella: 5150 Kg

GENERATORE

  • Generatore asincrono ABB
  • Numero di poli: 4
  • Tensione trifase: 400 VAC
  • Frequenza Nominale: 50Hz



MOLTIPLICATORE DI GIRI

  • Tipologia assi paralleli



FRENO FAIL-SAFE
Freno a disco di sicurezza



CONTROLLO DI YAW

  • Tipologia coassiale
  • Potenza: 2 kW



SISTEMA DI SICUREZZA
Due freni di servizio indipendenti e sistema di controllo dell’imbardata

Quota(s.l.m.) Livello del mare | Temperatura dell’acqua 15° Celsius | Densità dell’aria 1.225 kg/m³ | Funzionamento -10°C to 40°C

PARAMETRI DI CLASSE III A

  • V ave (Media vento annuale massima): 7.5m/s
  • V e50 (Velocità estrema del vento all’altezza del mozzo, calcolata come media su 3 sec, con periodo di ricorrenza di 50 anni): 52.5m/s

E’ possibile avere il nostro aerogeneratore con le seguenti configurazioni standard. Il nostro team ingegneristico è pronto ad analizzare supporti di tipo diverso per una configurazione più “tailor made” per adattarci al vostro palo e alle opere di fondazione pre esistenti o realizzabili.

Tubolare 24 mt 30 mt 36 mt
Traliccio 24 mt 30 mt Fino a 50 mt
PRESTAZIONI ACUSTICHE
Velocità del vento, m/s Livello sonoro apparente alla fonte, dB(A) Pressione sonora apparente a distanza, dB(A)
50m 100m 200m 400m
6 94.2 50.0 45.1 39.0 32.1
8 96.6 52.4 47.5 41.4 34.5
10 101.3 57.1 52.2 46.1 39.2

Le prestazioni acustiche misurate dipendono dal sito di installazione e potrebbero essere influenzate da altri fattori
